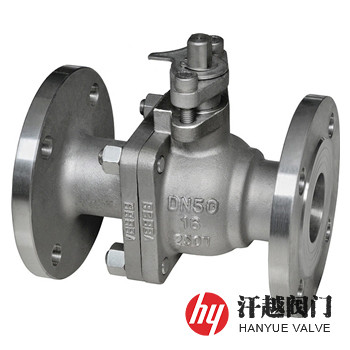

2507球閥是一種閥體、球體和閥桿等主要零部件采用SAF2507材質整體鑄造或鍛造成型，適用于工作介質為稀硫酸、磷酸、甲酸、乙酸、醋酸、尿素及海水、鹽水等管線輸送系統用的球閥。該閥所使用的材料屬含碳量特低，含高鉬和高氮，且孔蝕抗力當量值大于40的超級雙相不銹鋼，具有強度高、熱裂傾向小、熱導率高且熱膨脹系數低等優點，并很耐點蝕、縫蝕、晶間腐蝕及氯化物應力腐蝕，特別是它含有較高的Cr、Mo及高N含量使其對有機酸具備較強的抗整體腐蝕的能力，而且對那些包含氯化物的無機酸也有相當高的耐蝕性能，因此，本產品被廣泛應用在氯化物工況或酸性環境條件下，尤其適合安裝在石油、石化、化工等工業管道上及海上石油、天然氣開采設備上。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | SAF2507 | 2507 | A182 F53 | UNS S32750 |
| 2 | 閥 桿 | SAF2507 | 2507 | A182 F53 | UNS S32750 |
| 3 | 球 體 | SAF2507 | 2507 | A182 F53 | UNS S32750 |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SAF2507+硬質合金 | |||
| 5 | 左 閥 體 | SAF2507 | 2507 | A182 F53 | UNS S32750 |
| 6 | 填 料 | PTFE | PTFE | PTFE | PTFE |
| 7 | 填料壓蓋 | SAF2507 | 2507 | A182 F53 | UNS S32750 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
