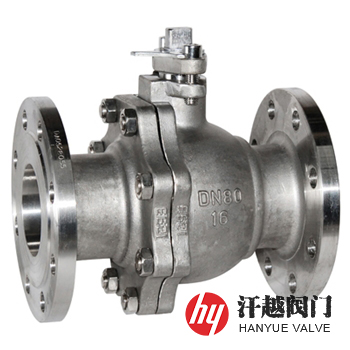

904L球閥是一種殼體承壓件和金屬內件由904L或UNS N08904及近似牌號015Cr21Ni26Mo5Cu2、S31782等材質鑄造或鍛造成型，具有截斷、開放和適度節流的功能，可用于硫酸、磷酸、混酸、亞硫酸、有機酸、堿、鹽溶液、硫化氫等介質管道的不銹鋼球閥。該閥主體部件所使用的材料屬含炭量很低的高鉻鎳奧氏體不銹鋼，它在氯化物溶液、濃縮的氫氧化物溶液和富硫化氫的環境中具有很高的抗應力腐蝕破裂能力，并可解決氯化物孔蝕、縫隙腐蝕問題，由于高的鎳含量，使其在活性狀態下也有較低的腐蝕速度，在0%~98%的濃度范圍內純硫酸中，它的使用溫度可高達40℃，在0%~85%濃度范圍內的純磷酸中抗腐蝕性能是很好的。本產品啟閉件為一個球形體，球體圍繞垂直于介質流動的軸轉動，以達到接通或切斷管路介質。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 2 | 閥 體 蓋 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、904L+HF | |||
| 4 | 球 體 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 5 | 閥 桿 | 904L | N08904 | 015Cr21Ni26Mo5Cu2 | S31782 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
