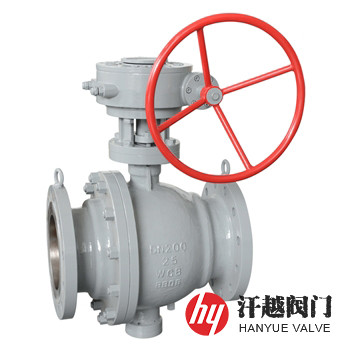

固定球閥產品概述

固定球閥的啟閉件是一個安裝在上下閥桿上的球體，中間有一條與管道通徑相等通道，兩側有兩個浮動的閥座組件，它通過傳動裝置讓球旋轉90°來實現開關功能，其球形體在開啟和關閉過程中不偏離球的回轉中心。該閥可根據用戶要求，可有防靜電特性，以保證閥桿和閥體間的導電性，并采用防火結構，而DN100以上的本產品，還可以在閥座和填料處加注密封脂，以提高其密封性能。

固定球閥從開到關，或者從關到開球體回轉90°角行程，其工作時，閥前介質力只傳給軸承和閥桿，不會對閥座造成壓力，所以它轉矩小，閥座變形小，密封性能穩定，特適用于高壓和大口徑。該閥的閥座具有相應的浮動特性，浮動閥座借助閥座后彈簧的彈力和流體的壓力壓緊球體，從而實現密封。本產品還具有防閥桿吹出機構，閥座雙向密封，中間排泄及中腔超壓閥座自動泄壓機構。

固定球閥部件材料

固定球閥性能規范

固定球閥主要尺寸

固定球閥結構圖
