水壓試驗堵閥是一種由閥體、堵板、閥蓋、密封圈、蓋板和導流套等零部件組成，適用于公稱壓力PN4.0MPa~63.0MPa，工作溫度不大于450℃，或工作壓力PN4.0MPa~32.0MPa，工作溫度不大于620℃的電站鍋爐主蒸汽和再熱器系統水壓試驗用堵閥，其具體結構組成與工作狀態有關，當系統水壓試驗時，裝入堵板、O型密封圈和支撐板等試壓內件，作為隔離裝置，在完成水壓試驗功能后取出堵板和O型密封圈，并應妥善保存好，機組運行時，裝入導流管、壓板和壓緊螺釘等流通內件，作為管道使用。該閥零部件能多次拆裝、重復使用，且所有內件都從頂部裝入，避免切割閥體，使用維護方便。本產品必須水平安裝，其位置應便于零部件的吊裝和功能的互換，且閥體的標志箭頭方向應與工況介質的流向一致。
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥??????? 體 | A105 | A182?F11 | A182?F22 | A182?F91 | A182?F92 | 12Cr1MoV |
| 2 | 堵??????? 板 | Q235-B | Q235-B | Q235-B | Q235-B | Q235-B | Q235-B |
| 3 | 閥??????? 蓋 | A105 | A182?F11 | A182?F22 | A182?F91 | A182?F92 | 12Cr1MoV |
| 4 | 密? 封? 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 5 | 四? 開? 環 | A182?F6a?CL.2 | A182?F11 | A182?F22 | A182?F91 | A182?F92 | 12Cr1MoV |
| 6 | 蓋??????? 板 | A105 | A182?F11 | A182?F22 | A182?F91 | A182?F92 | 12Cr1MoV |
| 7 | 導? 流? 套 | A105 | A182?F11 | A182?F22 | A182?F91 | A182?F92 | 12Cr1MoV |
| 8 | 螺??????? 柱 | A193?B7 | A193?B16 | A193?B16 | A193?B16 | A193?B16 | 25Cr2Mo1VA |
| 9 | 螺??????? 母 | A194?2H | A194?16 | A194?16 | A194?16 | A194?16 | 25Cr2Mo1VA |
| 公稱壓力PN(MPa) | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 | 42.0 |
| 殼體強度試驗壓力(MPa) | 15.0 | 24.0 | 30.0 | 37.5 | 48.0 | 63.0 |
| 水壓密封試驗壓力(MPa) | 11.0 | 17.6 | 22.0 | 27.5 | 35.2 | 46.2 |
| 氣密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T?29462-2012、NB/T?47044-2014、ASME?B16.34:2013 | |||||
| 結構長度 | GB/T?29462-2012、GB/T?12221-2005、ASME?B16.10:2017 | |||||
| 對焊端部 | NB/T?47044-2014、ASME?B16.25:2012或按訂貨合同的要求 | |||||
| 檢驗試驗 | GB/T?29462-2012、NB/T?47044-2014、API?598:2016 | |||||

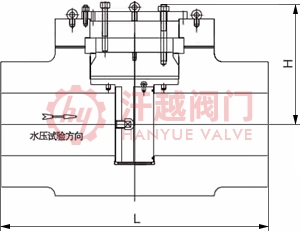

| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 200 ~ 420 | 100 | 546 | — | 200 ~ 420 | 300 | 1000 | — |
| 125 | 673 | — | 350 | 1050 | — | ||
| 150 | 705 | — | 400 | 1100 | — | ||
| 175 | 737 | — | 450 | 1200 | — | ||
| 200 | 762 | — | 500 | 1250 | — | ||
| 225 | 864 | — | 550 | 1300 | — | ||
| 250 | 864 | — | 600 | 1350 | — | ||
| 275 | 900 | — | 650 | 1400 | — | ||
| 300 | 1000 | — | 700 | 1650 | — | ||
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
